т/ф 19с16нж, 19лс16нж, 19нж16нж
DN 150, 200, 250, 300, 350, 400, 500, 600
PN 1.6 МПа
Затвор обратный (клапан обратный) предназначен для
предотвращения обратного потока газообразных и жидких
сред в трубопроводах эксплуатируемых в районах с
умеренным климатом исполнения У1 и холодным климатом
исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные) устанавливаются
на горизонтальных, вертикальных и подъемных участках
трубопровода с направлением потока снизу-вверх по
стрелке на корпусе.
ТУ 3742-001-42485299-2013
Сертификат соответствия РОСС RU.АГ79.Н05293
Декларация соответствия ТР ТС: ТС No RU Д-RU.АЛ16.В.18005
Герметичность затвора по ГОСТ Р 54808-2011
| Тип клапана | Материал корпуса деталей | Присоединение к трубопроводу | Рабочая среда | Температура рабочей среды | Климатическое исполнение |
|---|---|---|---|---|---|
| Обратный | Углеродистая сталь ст.20 | Фланцевое по ГОСТ Р 54432-2011 | Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год | до +400 0 С | У1 по ГОСТ 15150 |
| Легированная сталь 09Г2С | ХЛ1 по ГОСТ 15150 | ||||
| до +520 0 С | |||||
| Нержавеющая сталь 12Х18Н10Т | УХЛ1 по ГОСТ 15150 |
Технические характеристики

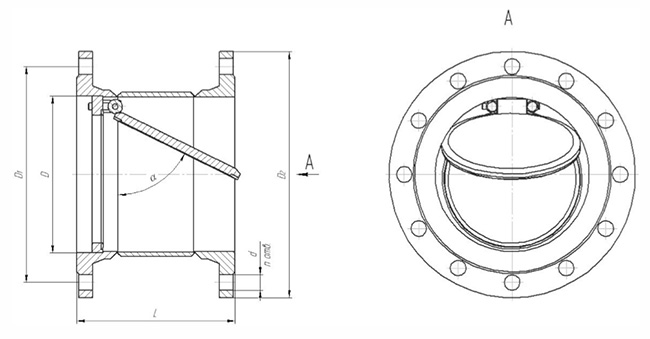

| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | |||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | d | n | |||
|
150 |
Фланцевое по ГОСТ Р 54432-2011 |
1.6 |
170 |
146 |
240 |
280 |
26 |
12 |
|
200 |
225 |
202 |
335 |
335 |
22 |
12 |
||
|
250 |
280 |
254 |
405 |
405 |
26 |
12 |
||
|
300 |
335 |
303 |
460 |
460 |
26 |
12 |
||
|
350 |
390 |
351 |
520 |
520 |
26 |
12 |
||
|
400 |
430 |
398 |
580 |
580 |
26 |
12 |
||
|
500 |
530 |
501 |
710 |
710 |
26 |
12 |
||
|
600 |
630 |
602 |
840 |
840 |
26 |
12 |
||
