Назначение
Расточенный фланец (фланец ПВХ) – плоский фланец, используется для присоединения к полиэтиленовым трубам (ПНД). Фланцы предназначены для установки в качестве соединительных элементов трубопровода по транспортировке воды, пара, масел, нефти и жидких неагрессивных нефтепродуктов.
Расточенные фланцы необходимы для присоединения трубопроводной арматуры, соединения ПЭ труб с уже существующими металлическими трубопроводами, резервуарами и т.п. Обеспечивают герметичность и прочность конструкций.
Внутренний диаметр плоского фланца, который изготовлен по ГОСТ 12820-80, растачивают до необходимого диаметра для удобства насаживания плоского фланца на полиэтиленовую втулку. Окончание втулки приваривается к окончанию полиэтиленовой трубы.
Техническое описание
|
Обозначение |
фланец |
|---|---|
|
Проход условный, Ду (мм) |
50-400 |
|
Давление рабочее, МПа |
1,0-1,6 |
|
Температура рабочей среды, С |
От минус 70 до плюс 300° С |
|
Рабочая среда |
вода, нефть, пар, не коррозионные среды |
|
Материал изготовления |
углеродистая сталь 20 |
|

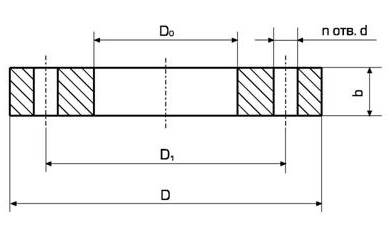

Ру, МПа |
Dy, мм |
Внешний диаметр, D, мм |
Внешний диаметр трубы, ОD, мм |
Расстояние между цен-трами противоположных отверстий D1, мм |
Внутренний диаметр D0, мм |
Число отверстий n, шт. |
Диаметр отверстий d, мм |
Вес фланцы (не более, чем), кг |
|---|---|---|---|---|---|---|---|---|
|
1,0 |
50 |
160 |
63 |
125 |
78 |
4 |
18 |
1,68 |
|
65 |
180 |
75 |
145 |
92 |
4 |
18 |
2,36 |
|
|
80 |
195 |
90 |
160 |
108 |
4 |
18 |
2,62 |
|
|
100 |
215 |
110 |
180 |
128 |
8 |
18 |
3,18 |
|
|
100 |
215 |
125 |
180 |
135 |
8 |
18 |
2,96 |
|
|
125 |
245 |
140 |
210 |
158 |
8 |
18 |
4,19 |
|
|
150 |
280 |
160 |
240 |
178 |
8 |
22 |
5,05 |
|
|
150 |
280 |
180 |
240 |
188 |
8 |
22 |
5,52 |
|
|
200 |
335 |
200 |
295 |
225 |
8 |
22 |
7,44 |
|
|
250 |
390 |
250 |
350 |
273 |
12 |
22 |
10,1 |
|
|
300 |
440 |
315 |
400 |
338 |
12 |
22 |
10,8 |
|
|
400 |
565 |
400 |
515 |
430 |
16 |
26 |
19,7 |
|
|
1,6 |
50 |
160 |
63 |
125 |
78 |
4 |
18 |
2,13 |
|
65 |
180 |
75 |
145 |
92 |
4 |
18 |
2,92 |
|
|
80 |
195 |
90 |
160 |
108 |
4 |
18 |
3,23 |
|
|
100 |
215 |
110 |
180 |
128 |
8 |
18 |
3,85 |
|
|
100 |
215 |
125 |
180 |
135 |
8 |
18 |
3,59 |
|
|
125 |
245 |
140 |
210 |
158 |
8 |
18 |
4,98 |
|
|
150 |
280 |
160 |
240 |
178 |
8 |
22 |
6,58 |
|
|
150 |
280 |
180 |
240 |
188 |
8 |
22 |
6,01 |
|
|
200 |
335 |
200 |
295 |
225 |
12 |
22 |
9,25 |
|
|
250 |
405 |
250 |
355 |
273 |
12 |
26 |
14 |
|
|
300 |
460 |
315 |
410 |
338 |
12 |
26 |
15,3 |
|
|
400 |
580 |
400 |
525 |
430 |
16 |
30 |
28,6 |
